🖥️ UML(Unified Modeling Language, 통합 모델링 언어)이란?
통합 다이어그램 세트로 구성된 표준화된 모델링 언어로, 시스템 및 소프트웨어 개발자가 소프트웨어 개발 프로젝트를 진행하면서 시스템에 대한 전체 구조와 기능을 설명하기 위한 다양한 산출물을 생성, 시각화, 문서화 뿐만 아니라 비즈니스 모델링과 기타 비소프트웨어 시스템에도 사용할 수 있도록 개발된 언어. 즉 쉽게 말해, 필요한 시스템을 모델링할 때 사용하는 표준 언어라고 할 수 있다.
🖥️ UML의 Use-case
UML(통합 모델링 언어)의 행위자(액터)와 액터가 요구하여 시스템이 수행하는 일의 목표
- Use case 다이어그램 : 시스템이 제공하고 있는 기능 및 그와 관련된 외부요소를 사용자의 관점에서 표현하는 다이어그램.
[Use Case의 구성요소]
| 구성요소 | 내용 | 표기법 |
|---|---|---|

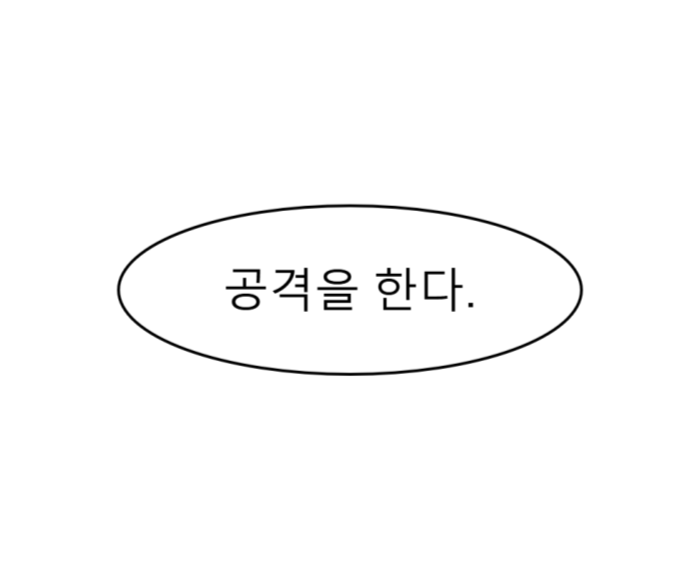

| Use Case | 시스템이 제공해야 하는 서비스. Actor가 시스템을 통한 일련의 행위 |  |

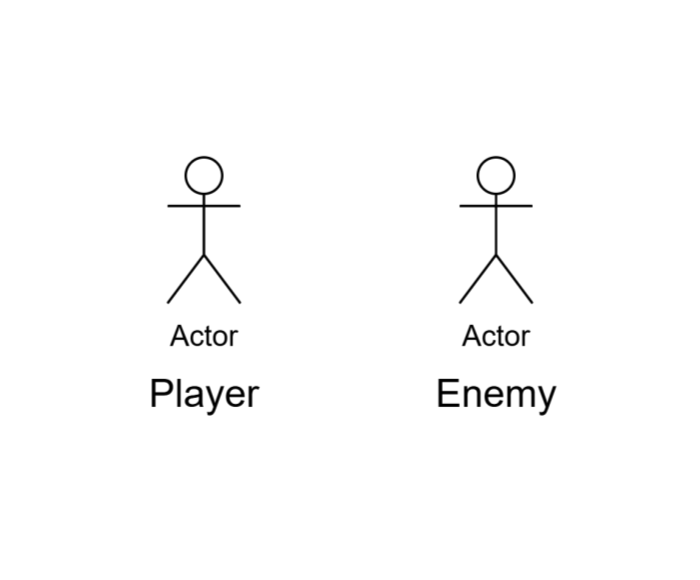

| Actor (행위자) | 사용자가 시스템에 대해 수행하는 역할(role) 시스템과 상호작용하는 사람 또는 사물 |  |
| 시스템 (System) | 전체 시스템의 영역을 표현 특별한 의미를 가지지 못함 |  |
[Use Case의 구성요소간 관계]
| 관계 | 설명 | 표기법 |
|---|---|---|

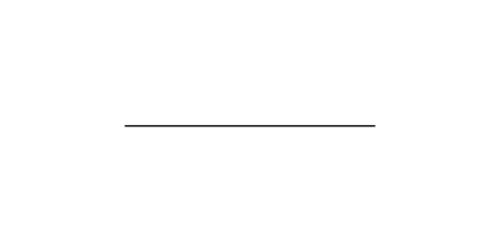

| 연관(Association) | Use Case와 Actor의 관계를 표현 |  |
| 확장(Extend) | 기본 Use Case 수행 시 특별한 조건을 만족할 때 수행하는 Use Case |  |

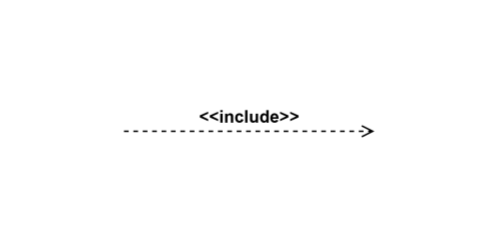

| 포함(Include) | 시스템의 기능이 별도의 기능을 포함 |  |

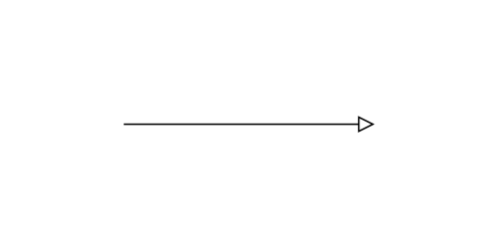

| 일반화(Generalization) | 하위 Use Case/Action이 상위 Use Case/Actor에게 기능/역할을 상속 받음 |  |

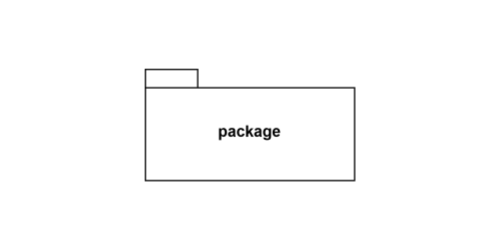

| 그룹화(Grouping) | 여러 개의 Use Case를 단순화 하는 방법 |  |
🖥️ UML Class Diagram
시스템에서 사용되는 객체 타입을 정의하고, 그들 간의 존재하는 정적인 관계를 다양한 방식으로 표현한 다이어그램
🖥️ UML Sequence Diagram
문제 해결에 필요한 객체를 정의하고 객체간 주고받는 메시지의 순서를 시간의 흐름에 따라 보여주는 다이어그램
