워치독 타이머(Watchdog timer; Computer Operating Properly)
🖥️ 워치독 타이머(Watchdog timer)란?
COP(Computer Operating Properly)라고도 하며, 컴퓨터의 오작동을 탐지하고 복구하기 위해 쓰이는 전자 타이머이다.

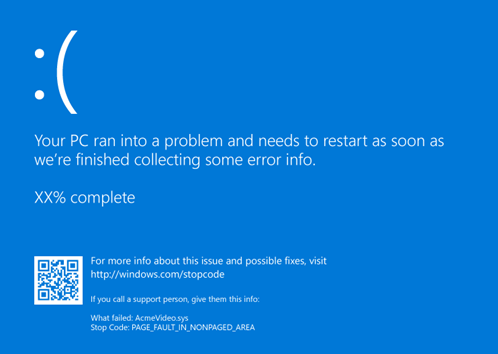

흔히 Windows의 Blue Screen을 예로 들 수 있다.
컴퓨터가 정상 작동할 때, 시간 경과 혹은 타임아웃이 되는 것을 막기 위해 정기적으로 워치독 타이머를 재가동 시킨다.
만약 하드웨어의 결함, 프로그램 오류 등 여러 이슈로 컴퓨터가 워치독을 재가동하는 데 실패하면, 타이머가 시간을 두고 타임 아웃 신호를 생성한다.
이 타임 아웃 신호는 여러 조치를 취할 때 쓰이며, 일반적으로 컴퓨터 시스템을 안전한 상태로 유지하는 것과 정상적인 시스템 작동으로 원상복귀 시킨다.
🖥️ 워치독 타이머의 구조 및 작동
- 워치독 재시작
- 보통
kicking the dog이라 불리며, 보통 워치독 제어 포트에 입력을 가해 실행한다.
운영체제가 있는 컴퓨터에서는 일반적으로 장치 드라이버를 통해 워치독 리셋이 작동된다.
- 보통
- 단단계 워치독
- 통합된 온칩 워치독을 주로 말하며, 대표적으로 `마이크로 컨트롤러`가 있다. <br>    다른 컴퓨터에서 워치독은 CPU에 직접 연결된 가까운 칩에 있을 수도 있고, 외부 확장 카드에 위치할 수도 있는데, 워치독과 CPU는 일반적으로 클릭 신호를 공유할 수 있고, 독립적인 클럭 신호들을 가지고 있을 수도 있다.
- **단순히 컴퓨터를 재시작**할 때 쓰인다.

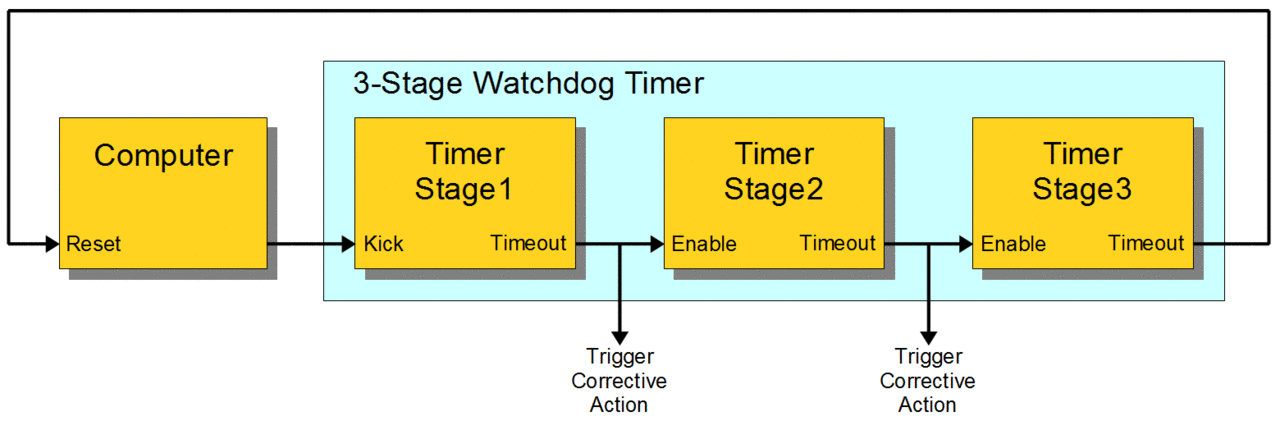

- 다단계 워치독
- 둘 또는 그 이상의 타이머들을 차례로 이어서 붙여 사용할 수 있다. 이떄 각 타이머는 `타이머 단계` 혹은 `단계`로 불린다. <br>    다단계 워치독에서 오직 제 1단계만 프로세서에 의해 실행되고, 타임아웃시 시정 조치가 취해진다. <br>    이후 다단계의 다음 단계가 시작되며 각 후속 단계가 타임아웃되면 시정 조치가 수행되고 다음 단계가 실행된다. <br>    마지막 단계가 타임아웃하면, 시정 조치가 취해지고 더이상 단계는 시작되지 않는다.
- 차례로 시정 조치를 작동시키고 **마지막 단계에서 컴퓨터를 재시작**한다.
- 시간 간격
- 고정되거나 프로그래밍할 수 있는 시간 간격이 존재하며, 일부 워치독 타이머들은 몇 가지 선택 가능한 이산값들 중에서 시간 간격을 설정함으로써 이를 프로그램 되도록 한다.
다른 경우에는, 임의의 값으로 프로그램될 수 있는데 일반적으로 10밀리초 ~ 1분 이상 다양한 간격으로 구성되고 각 타이머는 자신만의 고유한 시간 간격을 가질 수 있다.
- 고정되거나 프로그래밍할 수 있는 시간 간격이 존재하며, 일부 워치독 타이머들은 몇 가지 선택 가능한 이산값들 중에서 시간 간격을 설정함으로써 이를 프로그램 되도록 한다.
🖥️ 시정 조치

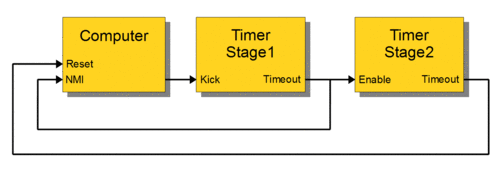

프로세서 리셋,차단 불가능 인터럽트,차단 가능 인터럽트,전원 껐다 켜기,안전모드 상태 활성화또는 이들의 조합을 포함하는 몇 가지 유형이 존재한다.
워치독 타이머는 종종 오류 복구시 유용할 수 있는 시스템 상태정보 혹은 디버그 정보를 영구 저장매체에 기록할 때 사용한다.
🖥️ 오류 검출
컴퓨터는 하나 또는 그 이상의 오류 검출 테스트를 실시하여 시스템이 가동하는지를 확인하고 모든 테스트를 통과한 경우에만 워치독을 가동시킨다.
하지만 컴퓨터가 감지하기 힘든 오류상태를 탐지하는데 실패하여 워치독을 실행시키지 않을 수도 있으며, 시정 조치 중소프트웨어 재시작은 오류로 인해 실패할 가능성이 있기 때문에 하드웨어 타이머를 사용하는 예방책을 가지는 것이 중요하다.
